GRUB主题构建指南
前言
想必各位Linux用户都用过GRUB(GRand Unified Bootloader)。GRUB不仅功能丰富,而且还可以自定义主题。我们可以在网上挑选心仪的主题,然后下载下来,确认一下theme.txt
路径,就可以用了。
我发现,一部分GRUB主题同质化明显;而且像边框之类的素材呈现形式非常底层,基本上是一堆像素图片,可能只是颜色不同。
一个好的主题应体现在背景与素材配色的统一。然而,背景容易修改,但其它素材对于用户来说通常难以修改(至少需要理解素材内容);同时,计算部件的位置大小通常也具有挑战性。
因此,本文着重于素材构建及部件参数计算,尝试不参照现有主题,从零开始构建一个全新的GRUB主题。
有关GRUB主题的信息,可以访问这篇文档。
在找实战环节吗?我还在咕咕咕。
主题部件分析
一个主题主要包含以下元素:
- 标题
- 背景
- 启动项菜单栏
- GRUB终端
- 额外部件(图片、文字、进度条等)
这些元素主要是通过theme.txt
定义的。下文在分析元素的同时,也会贴上theme.txt
示例,作为参考。
各字段具体值请参考GRUB文档。
标题
1 |
|
只是一行文字。实际应用中,我更倾向于禁止显示(设置title-text: " "
)
字体
*.pf2
后缀(PFF2 font format)。参考这篇文章。
我找到了一个和GRUB相性极好的像素字体,可以从这里下载使用(字体在theme.txt
中的值为"Fusion Pixel 12px M latin Regular 24"
)。
如果将自定义字体文件放入主题文件夹,那么在使用grub-mkconfig
生成配置时,会自动加载这个字体。如果只有一份自定义字体,这份字体将成为默认字体,可以不必设置font
字段。如果想设置初始的Unifont Regular 16
字体,反而需要设置。
对于ventoy
,需要手动注册自定义字体。在ventoy.json
中修改以下内容:
1 |
|
颜色
以下值是等价的:
"#66CCAA"
(HTML-style)"#6CA"
(HTML-style)"102, 204, 170"
(RGB)"mediumaquamarine"
(SVG 1.0 color names)
背景
1 |
|
这个比较简单,根据目标分辨率构建对应分辨率的背景图片即可。
对于纯色背景,可以使用1*1
的图片(对!只有一个像素),GRUB会自动拉伸图片;或者直接在theme.txt
文件设置desktop-color
字段。
对于重复性较强的背景,如果需要考虑不同分辨率的兼容性,可以在theme.txt
文件设置desktop-image-scale-method: "crop"
字段;如果某侧存在必须要显示的内容,可以将上述字段改为"fitwidth"
或"fitheight"
,并配合desktop-image-h-align
或desktop-image-v-align
字段。
如果你打算写个针对不同分辨率构建不同背景的脚本,可以不考虑特定分辨率的兼容性,毕竟目标机器就那一种分辨率。
启动项菜单栏
1 |
|
启动项菜单栏用于显示GRUB各启动项,包含若干样式:
- 菜单栏边框样式:遵循
Styled Box
样式; - 启动项边框样式:包含未选中和选中样式,遵循
Styled Box
样式; - 图标:需要将各个发行版图标存至
icons/
目录,只能复制别人的或手搓; - 滚动条样式:遵循
Styled Box
样式。
此外,还需要控制菜单在屏幕中的显示位置和大小。
请注意全局配置和部件内部配置写法的区别!错误的写法会导致无法载入主题!
位置与大小
1 |
|
支持绝对值(像素)、百分比值(相对于目标分辨率)和二者混合(如10%+250
、80%-500
)。

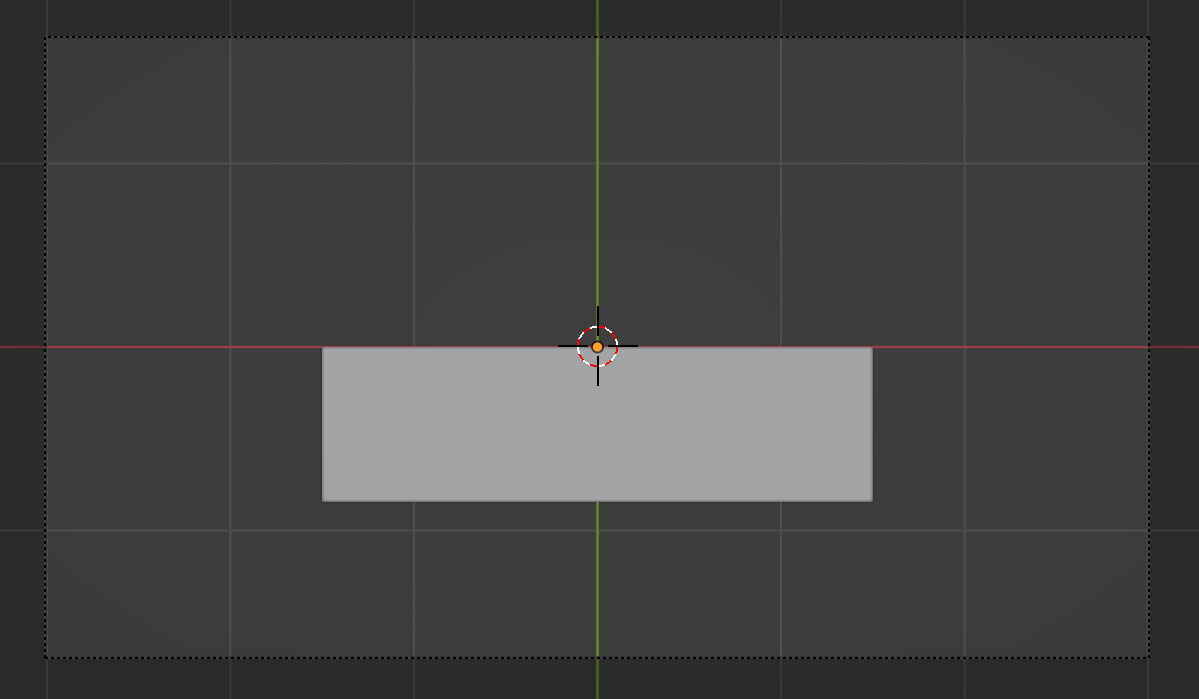

例如,如果你设置了上述参数,那么在1920*1080

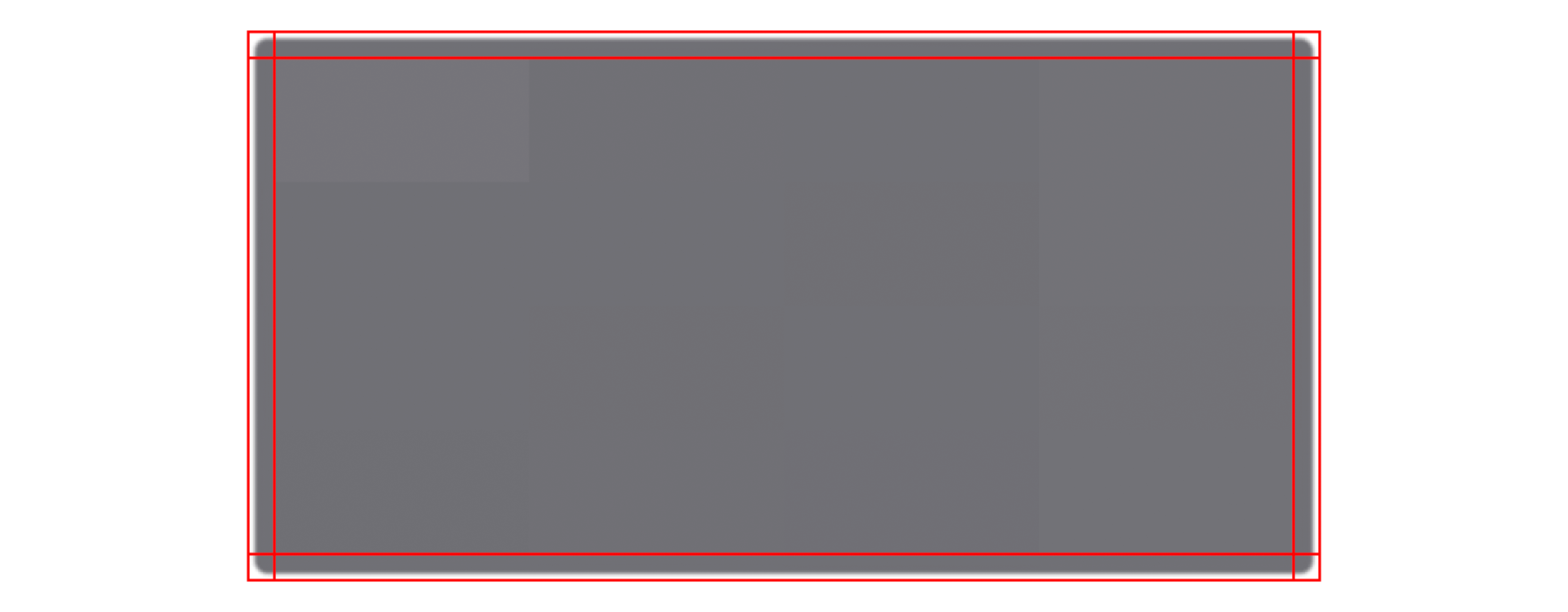

的分辨率下,菜单栏将水平居中,上边缘与屏幕中心齐平;占据50%屏幕宽和25%屏幕高,如下:
而在其它分辨率下,菜单栏的高是固定值,占270像素,其它参数将动态适配屏幕分辨率。

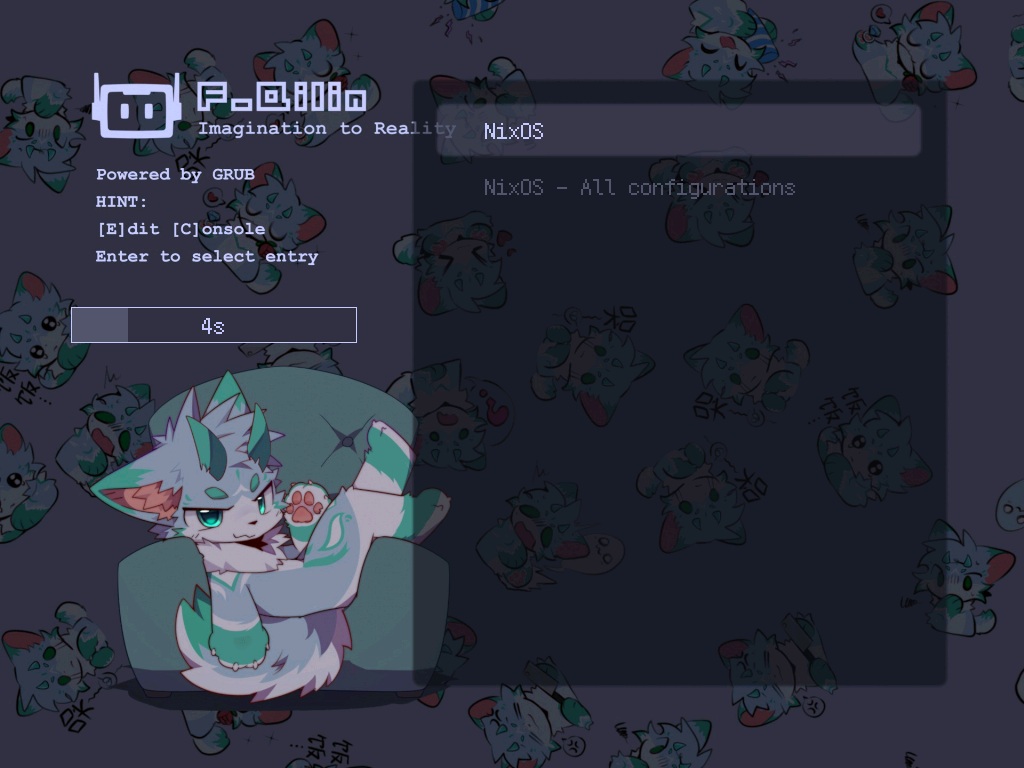

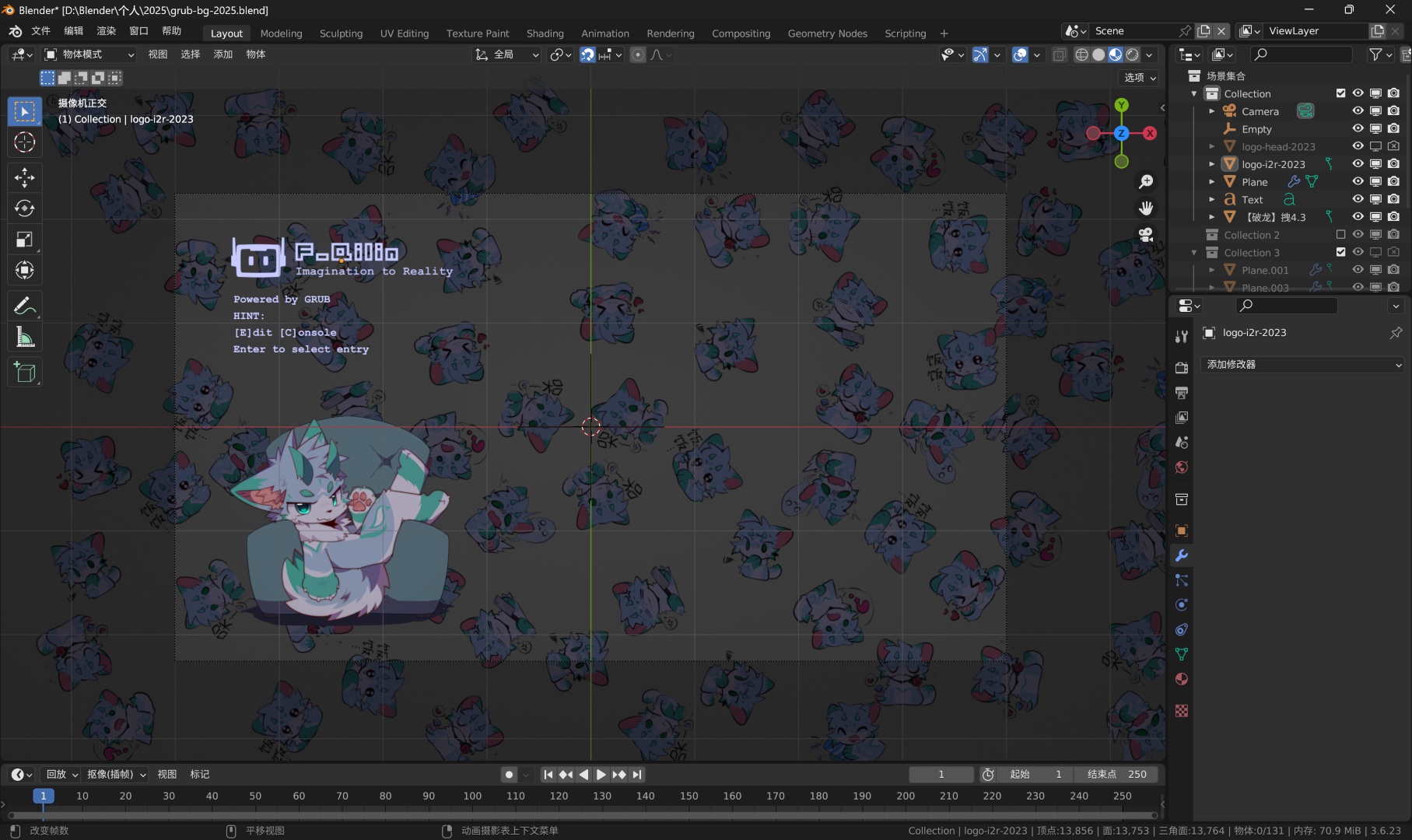

因此,如果你将一些UI部件素材整合进背景图片中,你需要根据UI部件的情况严格计算UI内元素的位置大小,并且计算的参数仅适用于一组相同比例的分辨率;如果部件与背景是分离的,情况就没那么遭了,有一些误差也无所谓。比如,对于我的自制主题,当目标分辨率为1024*768
时,呈现形式如下:
可见,此时一些部件与背景图内部元素出现了少许错位。因此,在设计时应该考虑周全。
菜单栏边框样式
1 |
|
如果想在不修改背景的情况下对菜单栏进行美化,就需要自行绘制素材,并设置上述样式字段。所有边框类样式都遵循Styled Box
格式。
Styled Box
可以说是各样式中最核心的东西了。我认为这部分最适合自动化生成,出于以下几点原因:
- 像素总数很小,
16*16
等大小完全能满足需求; - 边框基本为方形或圆角样式,算法层面实现简单;
- 边框基本是轴对称和中心对称的,这样只需要处理4个边框素材即可。
为例):
1 |
|
文件的后缀代表了所属方位(如nw
是northwest
的缩写,表示左上角)。

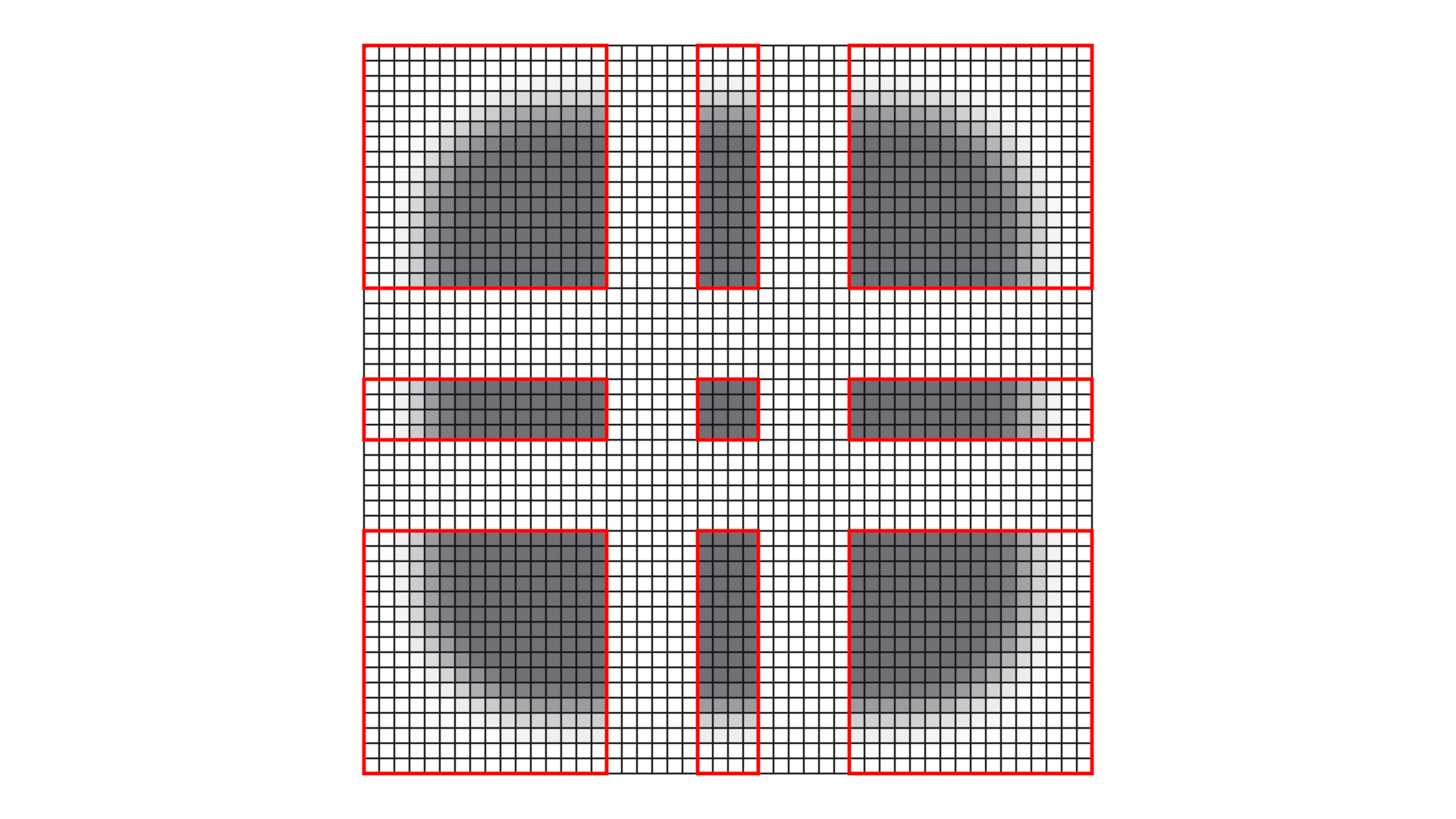

图片内容参考如下。
在渲染时,边框的四角会原封不动地渲染;而四个垂直方向的素材会根据边框的长宽大小进行纵向或横向拉伸(只拉伸一个方向);中心素材会被拉伸到边框的大小。因此,最终结果可能是这样的:
这些图片不必完整定义:比如可以只定义N、C和S方向素材,作为滚动条使用。
启动项
1 |
|
如果说菜单栏属于某种列表的容器,那么启动项就是列表里的各个元素。如果你有Android开发经验,应该不难理解二者关系。而这里的字段名也非常好理解。
启动项主要分为两种状态:未选中状态和选中状态。二者的字体、颜色和样式可以不同。
如果对启动项应用边框样式,需要同时设计未选中和选中状态下的样式,而且涉及到的素材大小应完全一致,否则会出现错位。
如果添加滚动条样式,需要保证菜单栏右侧边框(对应NE、E、SE方向)的宽度足以容纳滚动条(如果将滚动条置于左侧,则需要保证左侧边框能容纳)。
启动项的排版宜使用绝对大小(像素),因为文字字体只能使用绝对大小。
在实际应用中,对于未选中启动项,可以使用和选中状态边框大小相同,但是内容是全透明的素材,相当于一种占位符;为了保证对称性,建议同时增加菜单栏两侧边框的宽度。
图标
1 |
|
图标没啥办法,只能自己去找了。大致思路是从原始图片进行缩小,和启动项所占高度匹配即可。
如果不打算使用图标,可以在theme.txt
中boot_menu
块设置item_icon_space = 0
字段。

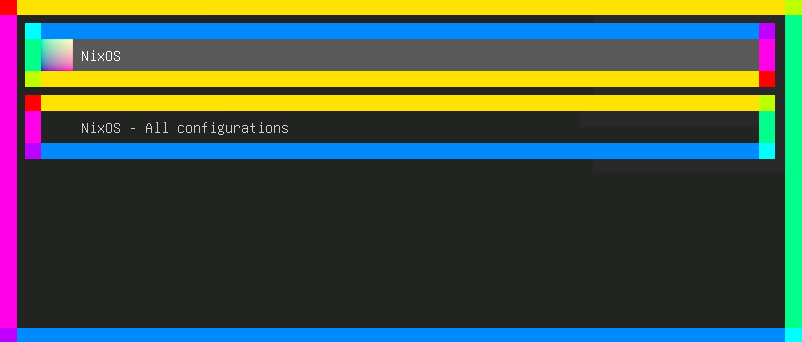

假设所有边框素材均为16*16
大小,那么结合启动项和图标配置的渲染结果如下:
这里的边框颜色非常醒目,可以试试目测各个空隙的距离。
滚动条
1 |
|
滚动条是在菜单栏边缘渲染的两个特殊Styled Box
,可以控制两种样式:
scrollbar_frame
:滚动条背景,可以理解为滚动条后面那个凹槽;scrollbar_thumb
:滚动条本体。
为了能够完美显示滚动条,需要综合考虑菜单栏边框素材大小和滚动条素材大小。
可以用scrollbar_thumb_overlay
字段控制滚动条背景和本体的边缘是否重合。这个需要根据素材决定:如果背景素材是上下箭头那种类型的,就设置为false
,这样上下箭头会完整显示。
如果设置了S和W素材,需要手动设置scrollbar_width
字段,保证以下要求,否则GRUB将不会渲染进度条:
- 若
scrollbar_thumb_overlay = false
,则值不小于scrollbar_frame
和scrollbar_thumb
S和W素材宽度的总和; - 若
scrollbar_thumb_overlay = true
,则值不小于scrollbar_frame
S和W素材宽度和或scrollbar_thumb
S和W素材宽度和。
scrollbar_slice
字段控制滚动条位置,默认右边,改了就反直觉了属于是。
scrollbar_*_pad
字段控制边距。
这里的scrollbar_left_pad
和scrollbar_right_pad
字段似乎无效,我没测出来。先别用了。

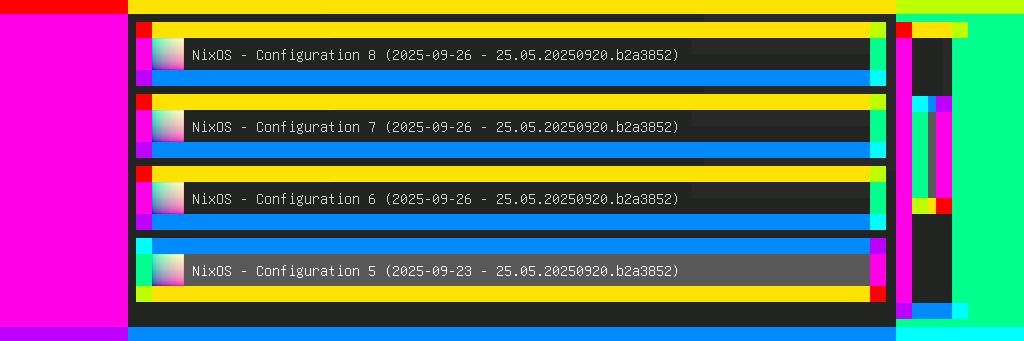

假设除菜单栏外,所有边框素材均为16*16
大小,菜单栏边框宽度为128
,则上述配置的渲染结果如下(注意看右侧):
至此,菜单栏介绍完毕。
GRUB终端
1 |
|
GRUB终端可以看成特殊的Styled Box
。terminal-border
字段描述了终端文字到边框的距离,看成某种padding
即可。
自动启动倒计时
在定义完各个部件后,主题构建也接近尾声了,剩下的部件看着添加就好。
不过,如果设置了倒计时自动启动,要如何在屏幕上显示信息呢?
可以选择使用以下三种部件:
label
:(倒计时)文本progress_bar
:进度条circular_progress
:圆形进度条
以下三种部件都需要添加id = "__timeout__"
字段。
倒计时文本
1 |
|
文本框可以显示任意文字。只有倒计时文本才需要添加id = "__timeout__"
。
可以使用预设文本:@KEYMAP_SHORT@
、@KEYMAP_MIDDLE@
、@KEYMAP_LONG@
。不建议使用@KEYMAP_LONG@
,太长了容易顶出屏幕。
进度条
1 |
|
如果没有设置style
,就分别设置fg_color
、bg_color
、border_color
,反之不用。
如果设置了style
,那么进度条可看作横板滚动条,关键配置也是相同的。这里不再赘述。
圆形进度条
1 |
|
这个用得很少。center_bitmap
和tick_bitmap
字段是必须要设置的,分别代表中心和圆环。剩下的自己试吧。
其它部件
1 |
|
注意图片会拉伸,建议大小设置为绝对值(像素)。
容器
canvas
:画布hbox
:水平布局vbox
:垂直布局
1 |
|
参考Android的布局了,可以算是自适应。但是,如果里面的东西冒出来了,这个布局可就要变形了。
参考技术选型
至此,你已经完成了theme.txt
的编写!如果你还没有制作素材,就快去做吧!下面的技术选型可供参考。
手搓方案
在不考虑自动化构建的情况下,直接找别的主题然后自己修改是最节省时间的方案。若有图像编辑和UI设计基础,也可以自己手搓一套主题。
以下是编辑/创建主题各个文件的选型参考:
theme.txt
主题文件:任意文本编辑器。需要阅读文档,参考众多主题,了解各项参数作用;一些部件位置大小需要手算。- 背景、LOGO等图片元素:
Adobe Photoshop
等图像编辑工具。 Styled Boxes
等素材:官方推荐Inkscape
;当然,你也可以用上述图像编辑工具,但最好支持像素级别的修改。只要能保证输出符合要求的图片即可。- 自定义字体:使用
grub-mkfont
工具。

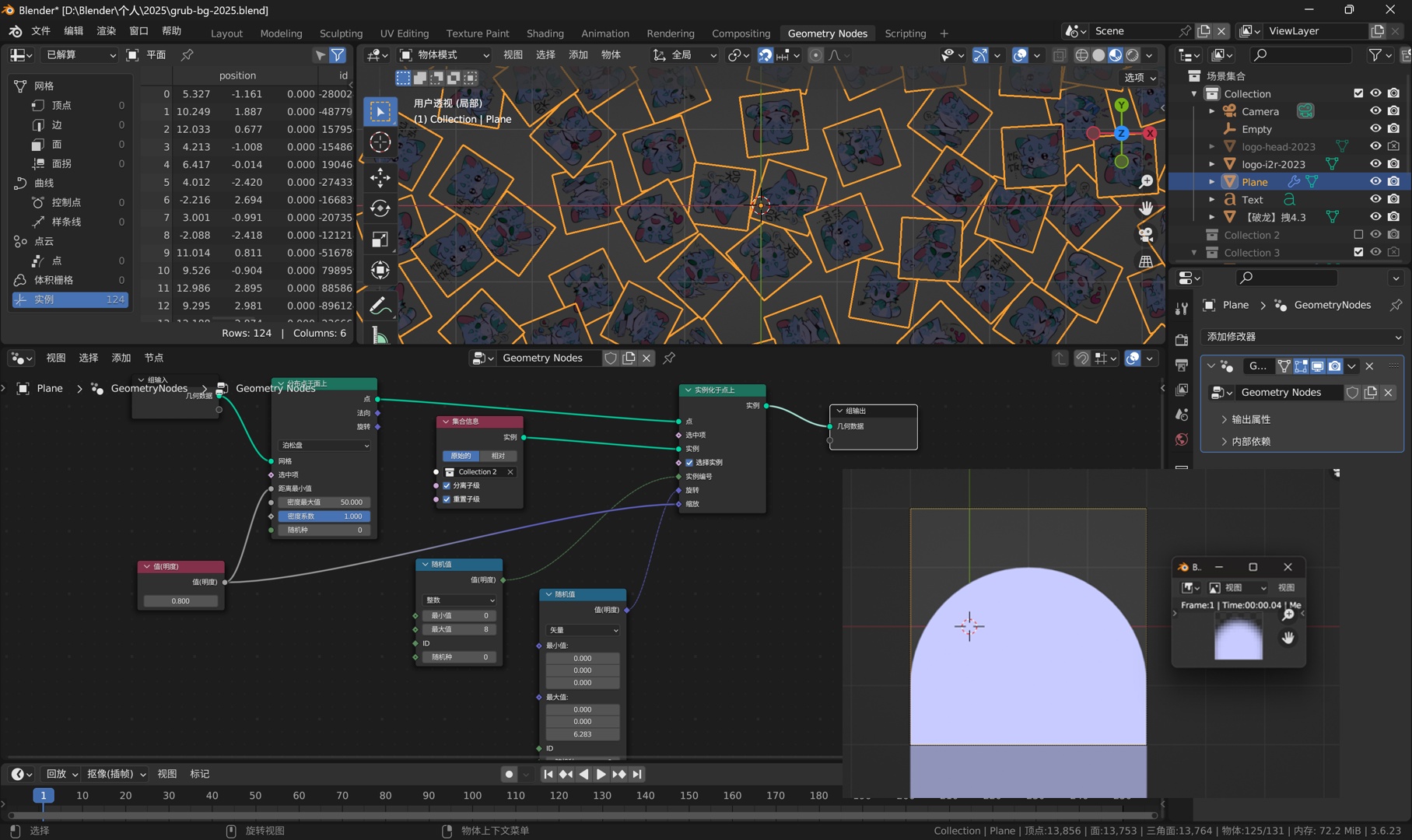

当然,也可以考虑一些邪道。比如,本人在手搓自制主题时,使用Blender
制作了背景图片以及Styled Boxes
素材,效果极佳。
此外,这个视频提供了使用PPT做背景的思路,我觉得也算邪道(迫真)。
自动化构建方案
在手搓过程中,不难发现:素材制作流程基本上都差不多,做个背景图,设计一下边框UI,写个文本,就差不多做好了。那么,有没有办法将这套流程自动化呢?
比如,我制作一套模板,做几个自定义配置项,最后根据实际的屏幕分辨率生成主题?
答案是可行的,而且只需要考虑如何构建图像和theme.txt
文本即可(边框等素材本质是低像素的图像)。
以下是不同编程语言的方案参考,你也可以摸索适合自己的方案。
Python 方案
theme.txt
:编写逻辑,实现部件位置大小计算和纯文本生成。- 背景图片:
pillow
/opencv-python
(经典库了属于是)。 - 其它素材:这里我建议copy别人主题,或者在上述图像库基础上使用
numpy
从像素层面手搓边框算法,注意各部分图像大小需要互相匹配。
CPP 方案
如果不喜欢安装python
和各种库,也可以考虑走编译路线,最后做成一个cli工具,更爽一些。
theme.txt
:同上。- 背景图片:
opencv
库,依赖部分需要自行解决。 - 其它素材:
opencv
库提供了cv::Mat
等类,可以逐像素处理素材。 - 命令行处理:手搓 /
Boost.ProgramOptions
/argparse
等第三方库。
当然,我的邪道也可以自动化构建:将场景都弄好,最后直接用命令行渲染。
总结
通过上述分析,我们可以大致了解一个GRUB主题的组成,以及如何构建素材和编写配置。受篇幅所限,这里没有给出实战环节,这里就先挖个坑吧。

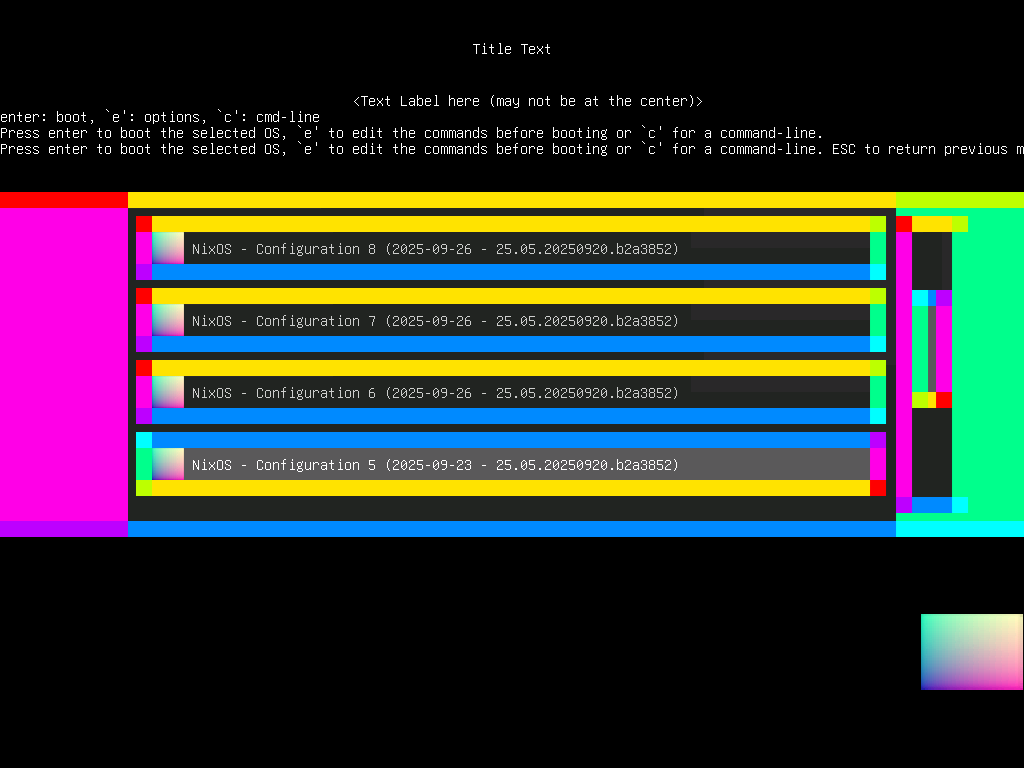

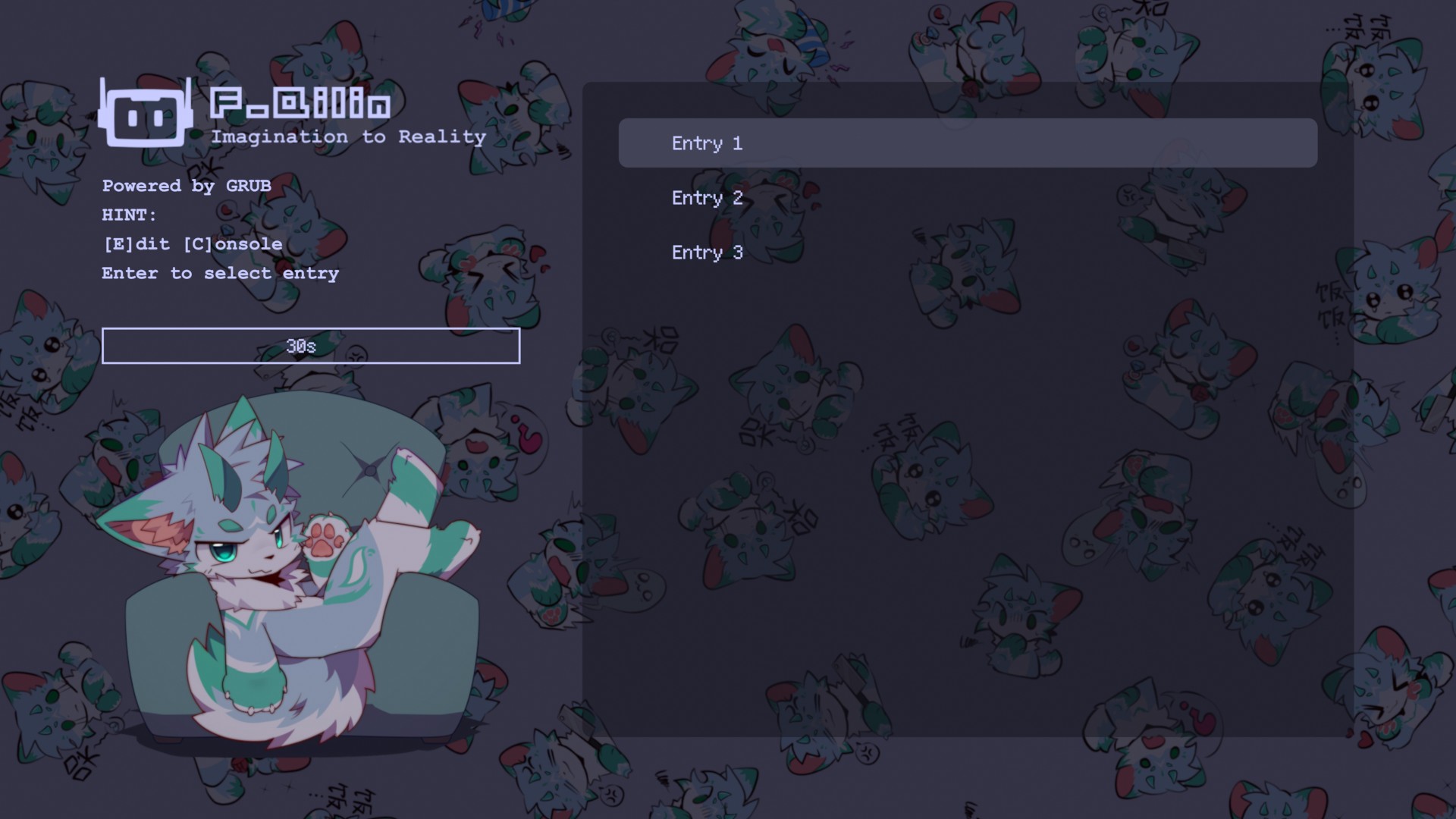

还记得上面我给的特别花花的截图吗?为了能更直观地体现各配置所反映的效果,我做了一个主题Demo。可以通过访问这个仓库获取。

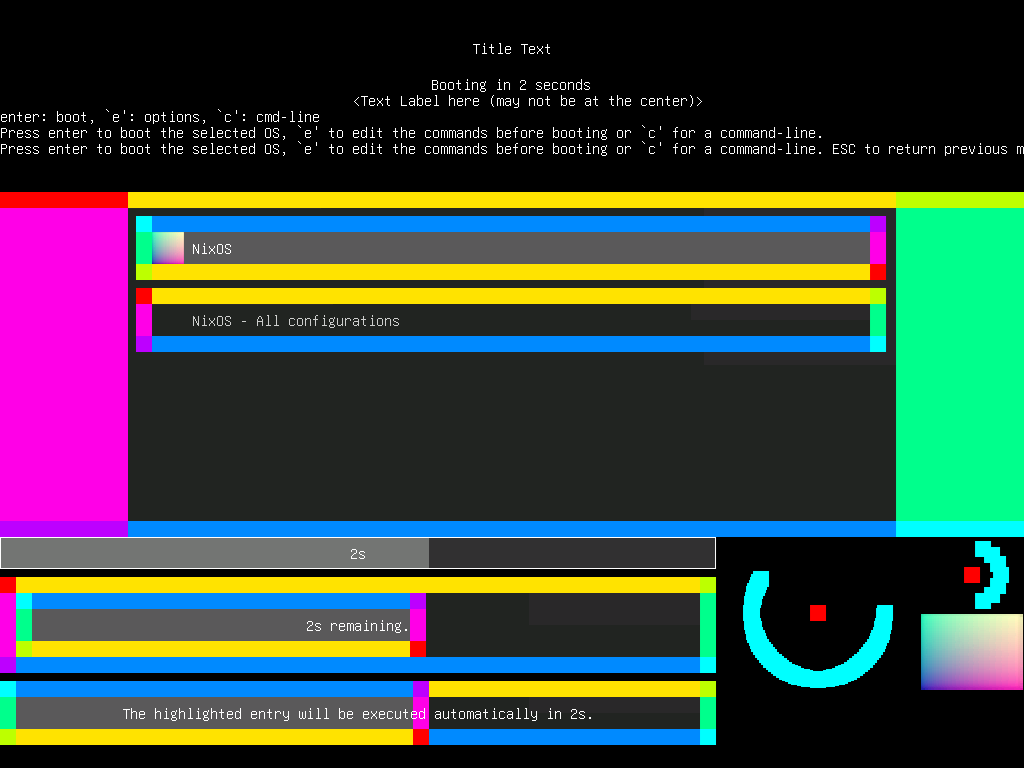

最后给个Demo截图吧:
